什么是橋架走向圖？

發布時間：2017-12-22 14:31:19?? 點擊次: ?? 東莞雷正電纜橋架有限公司

橋架走向圖就是電氣施工圖紙，圖紙里面會標注好電纜的路線敷設位置和電纜的型號、規格、數量和橋架的型號、規格、數量，所有施工單位都得按照電氣施工規劃圖要求而進行施工布置。

有的朋友問，去哪獲取這份電氣施工圖紙？通?？偸┕ひ?guī)劃圖，施工單位可以向總包或者甲方那獲取。

以下提供例子圖：

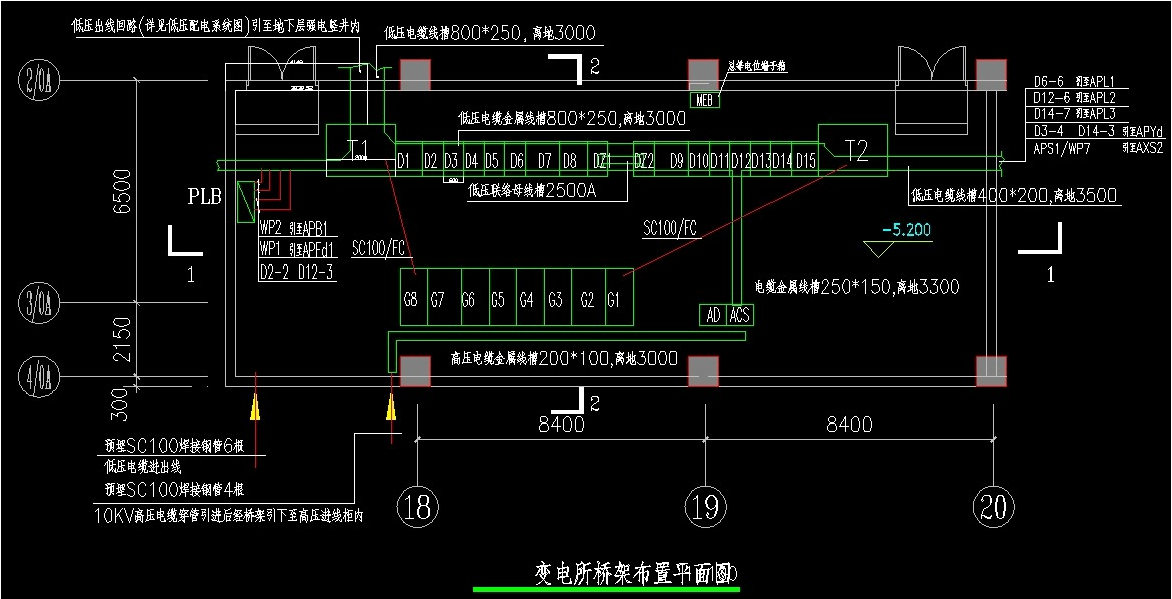

橋架電氣施工圖紙

圖二：

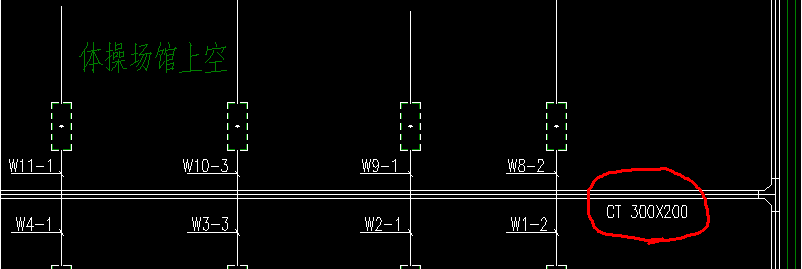

有的電氣施工圖紙標志出CT或者M(jìn)R，不懂什么意思？

CT：電纜橋架（橋架尺寸比較大，200*100以上）
MR：金屬線槽（線槽尺寸比較小，200*100以下）

圖三：

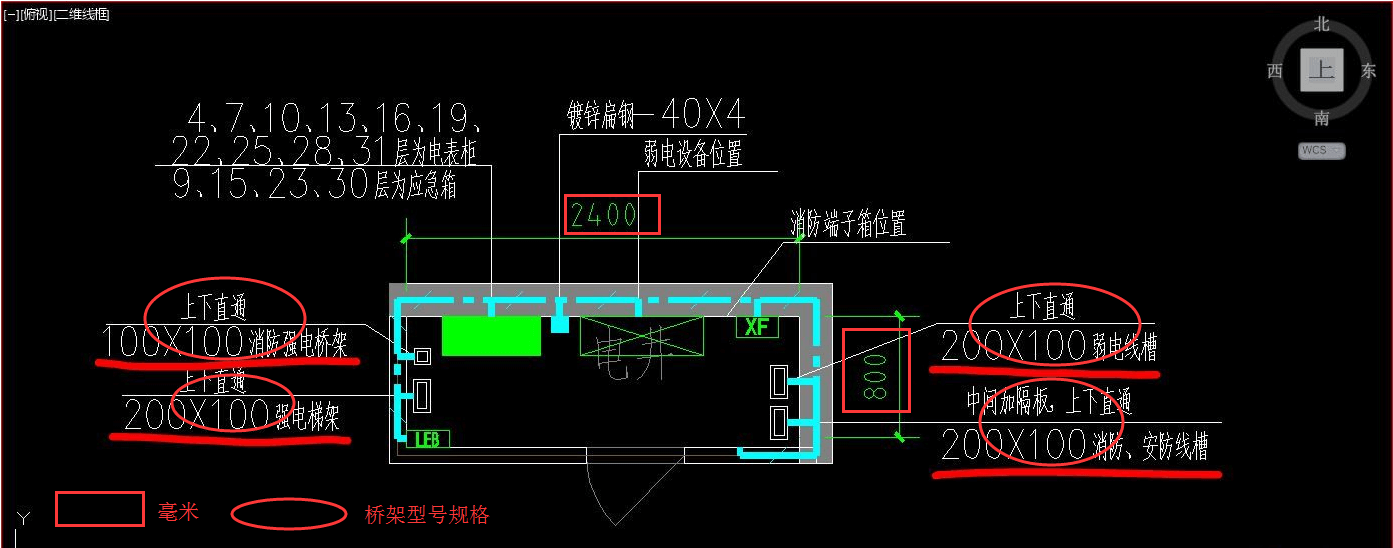

橋架安裝規劃圖

如果您不會看這份電氣施工圖紙，您可以讓專業的預算師幫您把橋架的數量和型號規格標記好。（喜歡這篇文章在下方可以分享喔~）

本內容由網友提供，僅供參考
