橋架是由支架、托臂和安裝配件組成的，它可以保護電纜電線不受外界因素?fù)p壞，還可以保障我們?nèi)粘Ｓ秒姷陌踩?，可以說是我們用電方面的守護神。它既可以獨立架設，也可以敷設在建筑物和管廊上。通常被使用的橋架上面會有一層鍍鋅，這樣可以讓橋架的使用壽命以及抗腐蝕性能得到大大的提升。

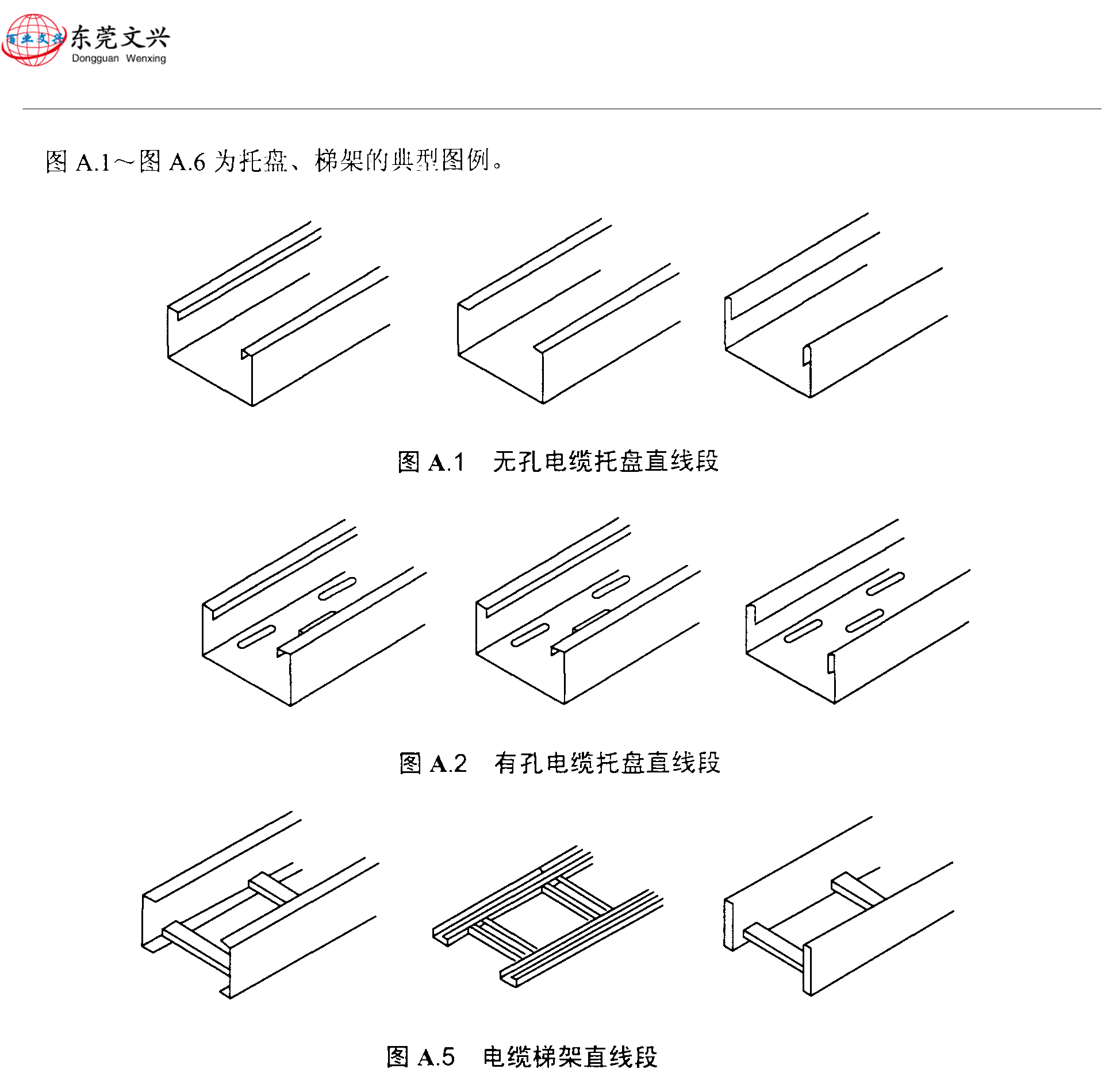

電纜橋架型號有：梯式、槽式、托盤式

• 梯式橋架：梯式是一種新型橋架，它有著安裝便利、外形獨特、散熱好等特點，一般用來搭載較大直徑的電纜。
• 槽式橋架：槽式是一種全密封的橋架，它的抗腐蝕能力以及抗屏蔽干擾性非常強，一般被使用在重度腐蝕環境。
• 托盤式橋架：托盤式的外形跟槽式差別不是很大，唯一不同的是它的底部帶有打孔用于散熱。

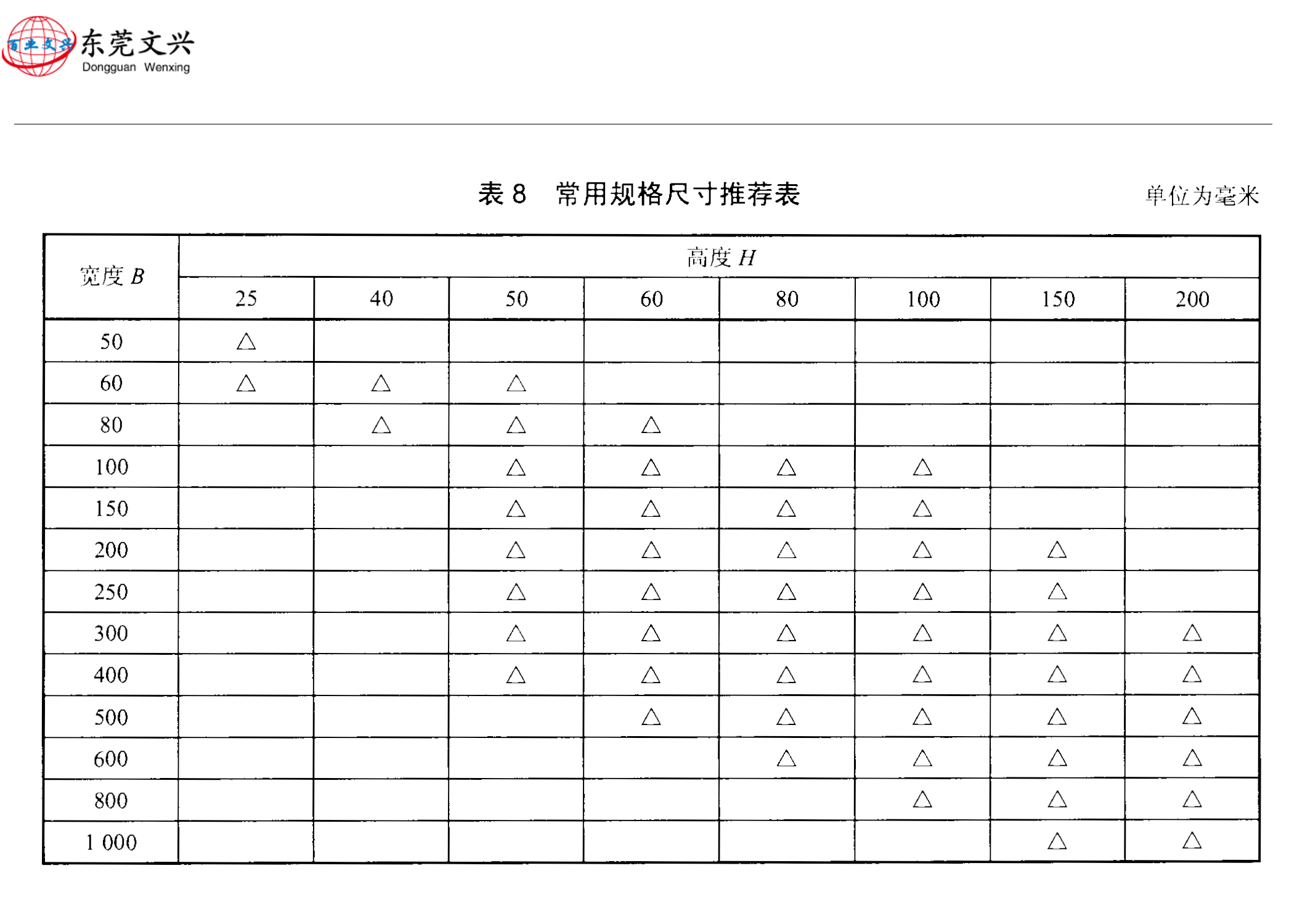

電纜橋架規格表：

下面是小編找來的電纜橋架常用規格給大家參考一下。

電纜橋架的規格選擇：

1、為防止纜橋架的規格尺寸偏大或偏緊，《民用建筑電氣設計規范》（JGJ16-2008）中規定：“電纜總截面積與托盤內橫斷面積的比值，電力電纜不應大于40%；控制電纜不應大于50%。”

2、各種彎通及附件規格應符合工程布置條件并與橋架相配套。

3、支、吊架規格的選擇，應按橋架規格、層數、跨距等條件配置。并應滿足荷載的要求。

4、要求橋架防火的區段，必須采用鋼制或不燃、阻燃材料。
